Canon RF- & EF-Objektive für spezielle industrielle Kamera-Set-Ups
Der Birger OEM RF Lens Controller öffnet das Canon RF- und EF-Portfolio für Industriekameras und Machine-Vision-Sensoren. Fokus, Blende und Zoom sind elektronisch steuerbar ohne EOS-Body im Setup. Geeignet für Kameras mit variablem Bajonett und einem Auflagemaß ≤ 10 mm – das RF-Auflagemaß beträgt 20 mm, davon nimmt der Birger Controller 10 mm ein.
Mehr über den Birger Lens Controller →
✓ Elektronische Steuerung von Blende, Fokus und Zoom über USB-C oder 6-Pin-Interface
✓ Über 100 RF- und EF-Objektive einsetzbar. Von Makro bis >400 mm, inkl. Drop-In-Filter von UV bis NIR
✓ Ausgelegt für Sensoren bis Vollformat (24 × 36 mm). Mittelformat mit Vignettierung
✓ Kompatibilität prüfbar in 2 Schritten – Canon unterstützt bei der Einschätzung
Was ist der Birger Controller?

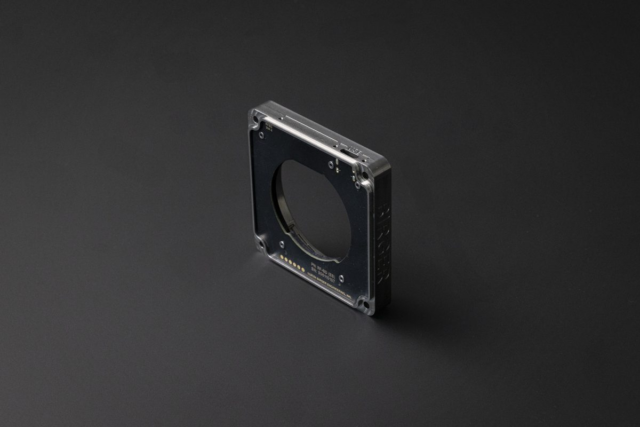

Ein 10 mm flaches elektronisches Steuermodul zwischen Kamera oder Sensor und Canon Objektiv.
Der Birger OEM RF Lens Controller ist eine kompakte Adapter-Einheit, die das Canon RF-Bajonett an Industriekameras verfügbar macht. Er übernimmt die elektronische Kommunikation mit dem Objektiv und exponiert Blende, Fokus und Zoom als steuerbare Parameter. Die Anbindung erfolgt entweder über USB-C oder über ein 6-Pin-Interface für frontplattenintegrierte Lösungen.

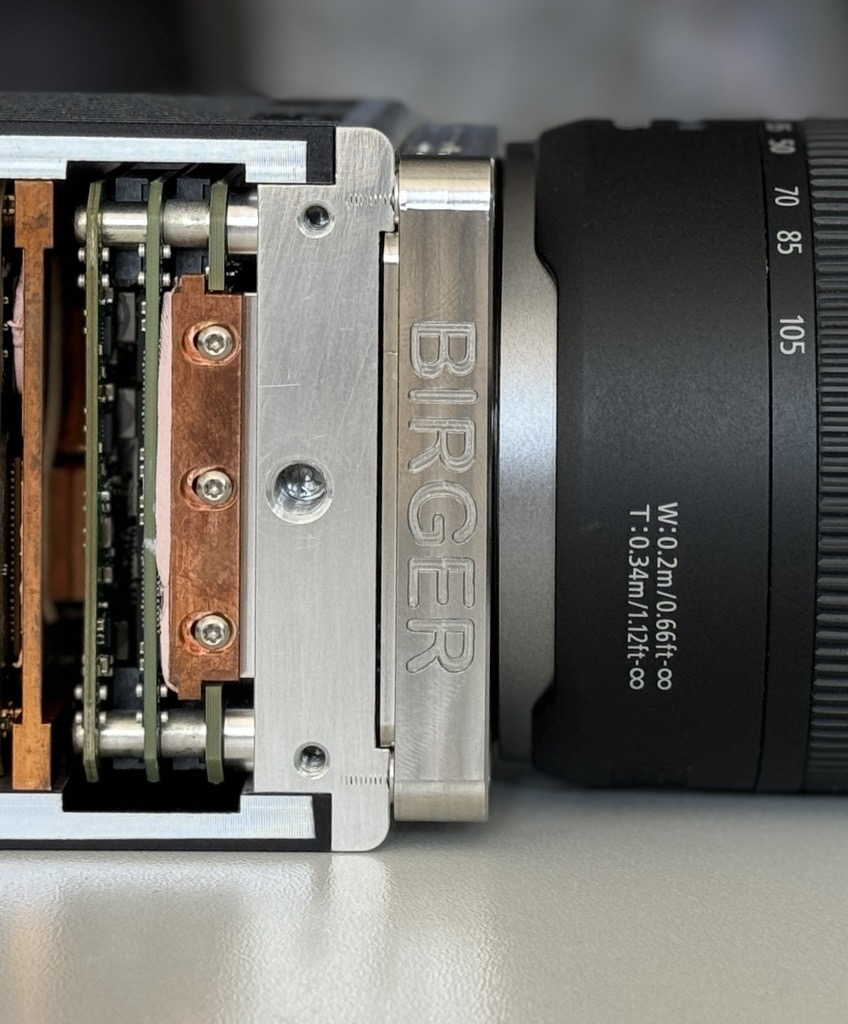

Formfaktor: 69 × 69 × 10 mm. Das RF-Auflagemaß beträgt 20 mm – der Birger nimmt davon 10 mm ein, die verbleibenden 10 mm müssen im Kameragehäuse vorhanden sein
Steuerung: Elektronische Kontrolle von Aperture, Focus und Zoom über den 12-Pin-Bus des RF-Bajonetts
Drop-In-Filter: Verfügbar für RF-Objektive direkt sowie für EF-Objektive über den Canon Mount Adapter EF-EOS R – für UV-, IR- und ND-Anwendungen
Zielprofil: OEM-Kamerahersteller mit kleinen bis mittleren Stückzahlen sowie reine Sensor-Boards ohne eigenen Lens Controller
Planungsunterstützung durch Canon: Canon begleitet Integrationsprojekte aktiv – von der Kompatibilitätsprüfung über Produktlebenszyklus-Planung und Roadmap-Informationen bis hin zum Investitionsschutz über die gesamte Projektlaufzeit
bis FF
Sensoren bis
Vollformat 24 × 36 mm
10 mm
Bauhöhe
zwischen Sensor und Objektiv
2
Integrationswege:
USB-C oder 6-Pin-Interface
RF- und EF-Objektive
Zwei Mount-Systeme, ein Controller.
Der Birger Controller steuert beide Objektivfamilien. Die Frage ist nicht, welche besser ist, sondern welche zu Ihrem Projekt passt. RF ist die aktive Entwicklungsplattform. EF bleibt als etabliertes Bestandsportfolio über den EF-EOS R Adapter vollständig nutzbar.
RF · Aktuelle Generation
Die Plattform für neue Projekte.
RF ist Canons aktive Entwicklungsplattform. Neue Objektive erscheinen ausschließlich in RF. Die 12-Pin-Schnittstelle bietet höhere Datenraten, das Auflagemaß von 20 mm erlaubt kompaktere Optik-Designs. Drop-In-Filter (UV, IR, ND) sind auch für RF-Objektive verwendbar. Für neue industrielle Integrationen die erste Wahl.
Kommunikation 12-Pin, digital
Auflagemaß 20 mm
Bauform Kompakter, leichter
Drop-In-Filter UV, IR, ND – auch bei RF nutzbar
Lifecycle Aktive Entwicklung
EF · Bestandsportfolio
Bestandsoptik weiter im Einsatz.
EF-Objektive bleiben über den Canon Mount Adapter EF-EOS R vollständig nutzbar. Drop-In-Filter stehen für UV-, IR- und ND-Anwendungen zur Verfügung. Ein breites, etabliertes Portfolio bleibt damit in aktuellen Setups verfügbar, ohne Bruch zu bestehenden Investitionen.
Nutzung Über EF-EOS R Adapter
Portfolio Breit, etabliert
Drop-In-Filter UV, IR, ND
LifecycleKeine Neuentwicklung
Vorteile · Technische Merkmale
Warum Birger Lens Controller?
Sechs Gründe, warum Integratoren und Kamerahersteller Canon-Optik über den Birger Lens Controller anbinden, statt einen eigenen Lens Controller zu entwickeln oder sich auf die Grenzen von C-Mount zu beschränken.
01
Volle RF- und EF-Objektivsteuerung
Blende, Fokus und Zoom sind vollständig elektronisch bedienbar. Alle drei Parameter lassen sich direkt über die eigene Steuerungssoftware ansteuern.
02
Breites Canon-Objektivportfolio
Über 100 RF- und EF-Objektive weltweit verfügbar, von Makro bis >400 mm Telebrennweite. Industrieobjektive decken in der Regel nur kurze bis mittlere Brennweiten ab. C-Mount läuft typischerweise bei 100 mm aus. Das wird relevant für Langstreckeninspektion, Mikroinspektion und Testing in Gefahrenumgebungen.
03
Bildqualität bis 24 × 36 mm Sensordiagonale
Canon RF- und EF-Optik liefert belastbare Werte bei Auflösung, Bildkreis, Verzeichnung und Randschärfe. Besonders relevant bei großen Sensoren, wo C-Mount an physikalische Grenzen stößt.
04
Lange Brennweiten und Gefahrenumgebungen
RF- und EF-Optik eignet sich für Anwendungen mit langen Brennweiten, etwa Überwachung und Inspektion in Gefahrenbereichen wie Hochspannung, Ex-Zonen, starken Magnetfeldern oder UV-Belastung. In solchen Setups sind motorisierter Fokus und motorisierte Blende ohne manuellen Eingriff zwingend.
05
Sensorflexibilität
Keine Restriktionen durch Kamerasensor oder Industrie-Interface. Kompatibel mit GenICam, USB3 Vision und Serial. Das macht den Birger Lens Controller unabhängig von Kamerahersteller und Plattform einsetzbar.
06
OEM-taugliche Integration
Relevant für Kamerahersteller mit kleinen bis mittleren Stückzahlen, für die die Eigenentwicklung eines Lens Controllers wirtschaftlich nicht darstellbar ist. Auch für reine Sensor-Module ohne Gehäuse einsetzbar.
Integration
Wie integriere ich den Birger Controller?
Die Integration läuft in zwei Schritten. Zuerst wird die Kompatibilität der Kamera geprüft. Anschließend wird der passende Anschlussweg gewählt, abhängig von Kamera-Architektur und gewünschter Integrationstiefe.
Schritt 1 · Kompatibilität prüfen
Zwei Voraussetzungen: variables Bajonett und Auflagemaß der Kamera ≤ 10 mm
(RF-Auflagemaß 20 mm, Birger belegt 10 mm)
Kompatibel
- Flache Frontplatte mit Schraubbefestigung
- Auflagemaß von Frontplate bis Sensor ≤ 10 mm (der Birger belegt die ersten 10 mm des RF-Auflagemaßes von 20 mm)
- Austauschbare Objektiv-Trägerplatte
- Kameras mit Sensoren bis Vollformat (24 × 36 mm) und variabler Bajonett-Konfiguration
- Board-Level-Kameras und reine Sensor-Module
Nicht kompatibel
- Fest verbaute C-, CS-, F-, EF-, MFT- oder TFL-Mounts
- Auflagemaß > 10 mm mit Sensor tief im Gehäuse
- Fest integriertes Bajonett mit sichtbarem Gewinde
- Sehr kleine Sensoren (1 Zoll und kleiner) sowie Mittelformat
Hinweis: Es gibt sehr viele Kamera-Sensor-Kombinationen – nicht jede ist ohne weiteres kompatibel. Die Mount-Konfiguration ist von außen oft nicht eindeutig bestimmbar. Wir empfehlen, die Kompatibilität vor Projektstart direkt mit dem jeweiligen Kamerahersteller oder Ihrem Canon-Ansprechpartner zu klären. Technische Zeichnungen helfen, falls verfügbar.
Schritt 2 · Anschlussart wählen
Der Controller kann auf zwei Arten an die Kamera angebunden werden. Beide unterscheiden sich deutlich im Engineering-Aufwand auf Kundenseite und adressieren unterschiedliche Kamera-Setups. Da es sehr viele mögliche Kamera-Sensor-Kombinationen gibt, empfehlen wir, die konkrete Eignung vorab mit dem jeweiligen Kamerahersteller oder direkt mit Canon zu klären.
Variante A
6-Pin über kundenspezifische Frontplate
Der Controller wird ohne USB-Kabel direkt in die Kamera-Hardware eingebettet. Die Kommunikation läuft über sechs Kontakt-Pins an einer vom Kamerahersteller entwickelten Front- und Back-Plate. Die Objektivsteuerung wird Bestandteil Ihres eigenen Kamera-SDK.
Aufwand
.
.
.
.
.
Hardware- und Firmware-Entwicklung auf Kundenseite
Wann diese Variante wählen?
- Eigenentwicklung einer Industriekamera mit tiefer Integration von Canon-Optik in Hardware und Firmware
- Kein externes USB-Kabel zulässig, etwa wegen IP-Schutz, Vibration oder Embedded-Design
- Objektivsteuerung soll Teil des eigenen Kamera-SDK werden und nicht über Drittsoftware laufen
Voraussetzungen auf Kundenseite
- Eigene Front- und Back-Plate mit Pin-Kontakten zum Birger-Mount
- Firmware-seitige Ansteuerung der sechs Pins für Power, UART TX/RX, Sync In/Out und Ground
- OEM-Integrationsteam mit Hardware- und Firmware-Kompetenz
Referenz

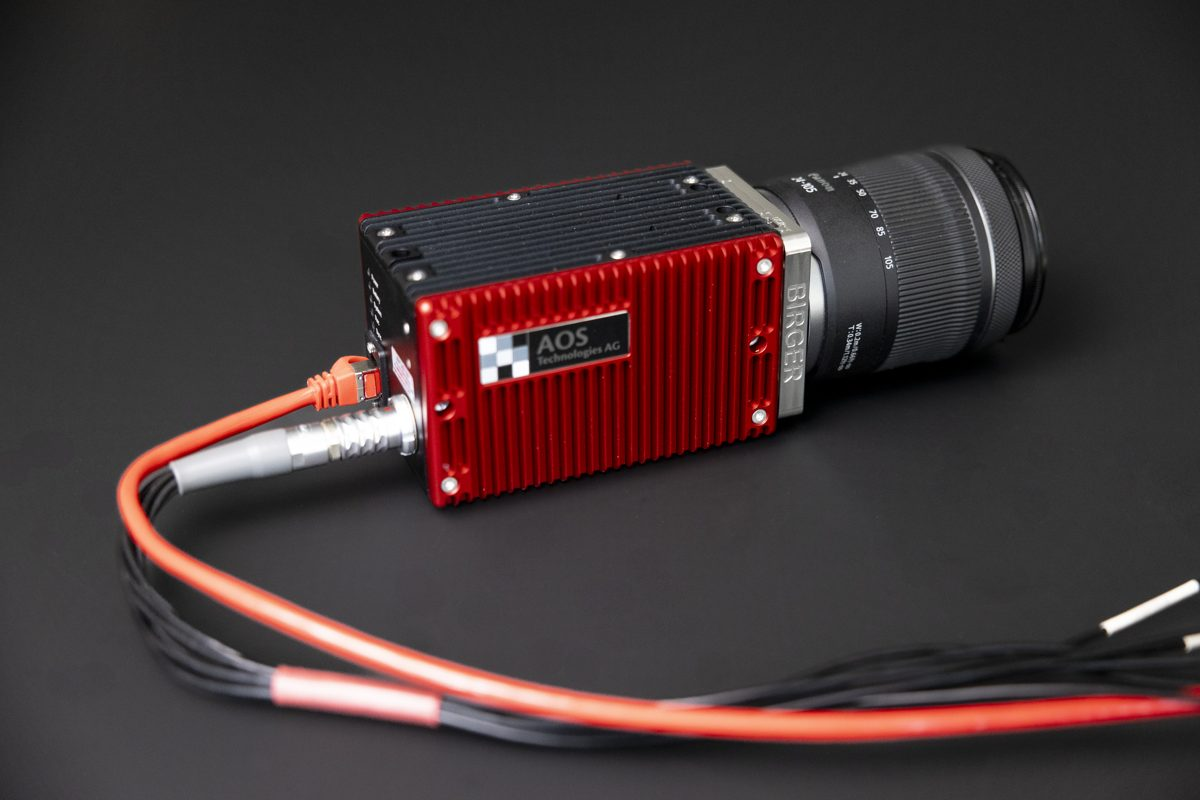

AOS Technologies AG (CH)
Hochgeschwindigkeitskamerahersteller mit eigenentwickelter Front- und Back-Plate. Die Kontakt-Pins zur Kamera wurden von AOS selbst designt und gefertigt. Canon-Optik ist damit nativer Bestandteil des AOS-Kamerasystems.
Variante B
USB-C mit Birger BEI Software
Der Controller wird per USB-C angebunden und über die mitgelieferte Birger BEI Software angesprochen. Eine Hardware-Anpassung am Kamerabody ist nicht nötig. Auf vielen Setups sofort einsatzbereit.
Aufwand
.
.
.
.
.
Plug-and-Play · keine Hardware-Entwicklung nötig
Wann diese Variante wählen?
- Schnelle Machbarkeits-Evaluierung an einer bestehenden Kamera im Integrator-Szenario
- Kamera mit flacher Frontplatte, an die sich der Controller direkt montieren lässt
- Prototypen, Forschungs-Setups oder Kleinserien mit begrenztem Engineering-Budget
Voraussetzungen auf Kundenseite
- Kamera mit flacher Frontplatte und Schraubbefestigung, ggf. über Adapterplatte
- Applikation oder Steuersoftware, die die Birger BEI API einbindet
- Externes Netzteil je nach Setup erforderlich
Typisches Profil
Machine-Vision-Integratoren
Kamerahersteller und Integratoren mit kleinen Stückzahlen. Ebenfalls geeignet für Forschungsumgebungen, Prototypen und Setups rund um reine Sensor-Module ohne Gehäuse.
Der Birger Lens Controller passt nicht zu Ihrem Setup?
Canon bietet zwei weitere Integrationswege für RF- und EF-Optik. Das Canon SDK für Projekte mit Canon EOS Kameras und Industriekameras mit nativ integriertem RF-Mount.
Birger Lens Controller Demo-Kit · Kostenloser Test
Den Birger Lens Controller an Ihrer eigenen Kamera validieren.
Bevor Entwicklungsbudget fließt, testen Sie Fokus, Blende und Zoom hands-on an Ihrer eigenen Hardware. Wir stellen Ihnen einen einsatzbereiten Test-Koffer mit Birger Controller und ausgewählten Canon RF-Objektiven zur Verfügung.
- 4× Canon RF-Objektive
Auswahl je nach Use Case - 1× Birger Lens Controller
inkl. USB-C-Kabel und BEI Software - Setup-Guide
mit QR-Codes zu Firmware, SDK-Docs und Ressourcen
Bereitstellung über Ihren lokalen Canon-Ansprechpartner. Rückmeldung i. d. R. innerhalb von 2 Werktagen.
